SF型套管式鋼制伸縮接頭的使用范圍和連接方式
SF型套管式鋼制伸縮接頭

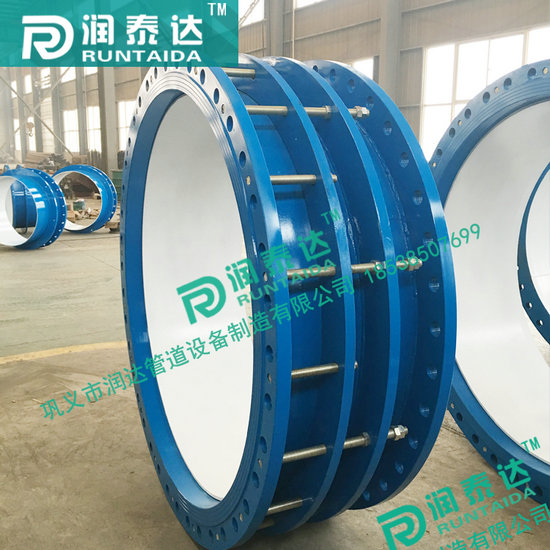

SF型套管式鋼制伸縮接頭也又稱套管式鋼制伸縮器、 鋼制伸縮接頭。該產品是由本體、密封圈、壓蓋、伸縮短管等主要部件組成，是在松套伸縮器原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。伸縮 器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮， 一旦越過其最大伸縮量就起到限位的作用，確保管道的安全運行。
使用范圍：
套管式鋼制伸縮接頭具有良好的綜合性能，它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
連接方式：
套管式鋼制伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量 范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。方便安裝維修時，根據現場尺寸進行調整。能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差， 鋼制伸縮接頭主要用于泵、閥門等附件的松套連接。工作壓力分0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa。
公稱尺寸DN
管子外徑DW
外形尺寸
伸縮量δ
法蘭連接尺寸
Dw
do
L
L2
L1
1.6Mpa
2.5Mpa
D
K
n-do
D
K
n-d0
65
76
76
340
340
105
±25
185
145
4-￠14
185
145
8-￠18
80
89
89
200
160
8-￠18
200
160
100
108
108
220
180
235
190
8-￠22
114
114
125
133
133
250
210
270
220
8-￠26
140
140
150
159
159
285
240
8-￠22
300
250
168
168
200
219
219
340
295
12-￠22
360
31O
12-￠26
250
273
273
405
355
12-￠26
425
370
12-￠30
300
325
325
350
370
130
±32.5
460
410
485
430
16-￠30
350
377
377
520
470
16-￠26
555
490
16-￠33
400
426
426
580
525
16-￠30
620
550
16-￠36
450
480
480
640
585
20-￠30
670
600
20-￠36
500
530
530
715
650
20-￠33
730
660
600
630
630
840
770
20-￠36
845
770
20-￠39
700
720
720
910
840
24-￠36
960
875
24-￠42
800
820
820
590
600
220
±65
1025
950
24-￠39
1085
990
24-￠48
900
920
920
1125
1050
28-￠39
1185
1090
28-￠48
1000
1020
1020
1255
1170
28-￠42
1320
121O
24-￠56
1200
1220
1220
1485
1390
32-￠48
1530
1420
32-￠56
1400
1420
1424
640
1685
1590
36-￠48
1755
1640
36-￠62
1600
1620
1624
1930
1820
40-￠56
1975
1860
40-￠62
1800
1820
1824
2130
2020
44-￠56
2195
2070
44-￠70
2000
2020
2026
2345
2230
48-￠62
2425
2300
48-￠70
