套管式伸縮器的長度計算方法
2017-2-2 15:45:47??????點擊：

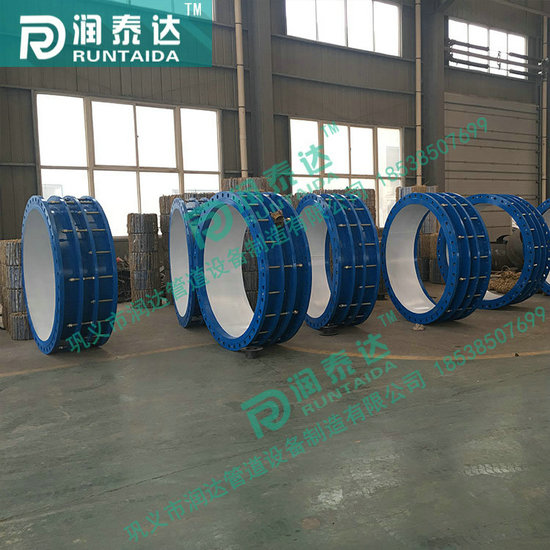

套管式伸縮器是一種常用的五金管道接頭，主要是用于五金管道的柔性連接，可用于補償管道的伸縮量，保護管道的正常運行，該系列的產品有管式伸縮器，套筒式伸縮器，管道伸縮器，伸縮器等。
套管式伸縮器最大安裝長度計算有補償直埋的管道應在二處高固定點，一是在直管段的端部，二是在管道的分支處。長的無分支的直線管道兩補償器之間可以不設固定點，靠管道自然形成的“駐點”即可發揮固定點的作用。駐點是兩補償器之間管道的那個不動點，在管徑相同，埋深一致時，駐點與兩補償器間的距離相等。將補償器至固定點之間的距離不得超過管道的最大安裝長度Lmax，管道最大安裝長度的定義是固定點至自由端的長度，在此長度下產生的摩擦力不得超過管道許用應力下相應的彈性力。
Lmax按下式計算：
常用管道的最大安裝長度Lmax。應考慮16kgf/cm2內壓力所產生的環向應力的綜合影響。
在水泵出口端安裝伸縮器,如未設置防拉脫和限位裝置(螺栓),在盲板力的作用下,管道系統有時可能會發生管道或設備偏移,嚴重的還可能會推壞泵殼或?qū)⒖汕鷵舷鹉z接頭由法蘭中拉出或?qū)?a href='http://www.i2j3gng.cn/' target='_blank'>伸縮接頭拉開,造成供水系統無法正常工作。因此為保證系統的安全運行,可選用防拉脫的可曲撓橡膠接頭和帶限位的伸縮接頭或設置固定管架,并進行必要的校核計算,以消除盲板力對管道系統的影響。
